在电子系统设计中,电气隔离与信号传输的可靠性是重要挑战之一。光电耦合器端子作为连接输入与输出电路的关键节点,通过“电-光-电”的转换机制,在高压、强干扰或不同地电位环境中构建起安全可靠的通信桥梁。其设计原理与应用特性,深刻影响着现代电子设备的性能与安全性。

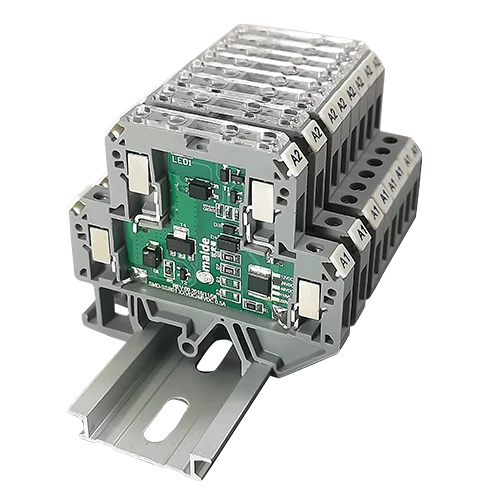

光电耦合器端子由发光源(如LED)与受光器(如光电晶体管)组成,两者通过透明绝缘介质封装于同一壳体内。输入端子施加电信号时,LED将电能转换为光能,光束穿过绝缘间隙照射至受光器,触发光电效应并生成输出电流。这一过程中,端子间无直接电气连接,只通过光信号传递信息,从而实现了输入与输出电路的电气隔离。
以开关电源反馈回路为例,输出端高压信号通过光电耦合器端子传递至低压控制芯片时,隔离电压可达数千伏,有效阻断高压侧噪声对低压侧的干扰。端子间的绝缘电阻通常达兆欧级,确保在极端工况下仍能维持隔离性能。
光电耦合器端子的主要优势在于其双重特性:电气隔离与信号传输。输入端子可承受反向电压,正向电流驱动LED发光;输出端子则具备高耐压能力,集电极-发射极反向电压与发射极-基极反向电压的参数设计,使其能适应复杂电磁环境。
在工业控制系统中,光电耦合器端子常用于隔离电机驱动电路与微处理器。当电机启停产生瞬态高压时,端子通过光耦合机制将控制信号与高压回路物理隔离,避免控制芯片因过压损坏。同时,其电流传输比(CTR)特性确保信号在传输过程中保持线性关系,满足精密控制需求。
光电耦合器端子的选型需综合考虑电气参数、光学特性与封装形式:
电气参数:根据应用场景确定耐压等级(如隔离电压)与电流容量(如集电极电流),确保端子能承受系统最大电压与电流冲击。
光学特性:输入光功率与输出光功率的匹配直接影响信号传输效率。在高速通信场景中,需选择光耦合效率高的端子以减少信号延迟。
封装形式:DIP封装适用于传统通孔安装,SMD封装则满足表面贴装需求,而特殊封装(如开槽光耦合器)可优化光路设计,提升耦合精度。
例如,在医疗监护设备中,端子需通过严格的安全认证,其隔离性能与抗干扰能力需符合医疗电子标准,以确保病人端传感器信号与设备处理电路的电气隔离。
光电耦合器端子的应用场景涵盖电源管理、通信接口、电机控制等多个领域:
电源反馈:在AC/DC转换器中,端子将输出电压信号反馈至控制芯片,实现闭环稳压控制。
通信隔离:在RS-485总线中,端子隔离不同设备间的地电位差,防止共模噪声干扰通信信号。
安全防护:在洗衣机、空调等家电中,端子隔离用户操作面板与主电源板,避免触电风险。
随着电子系统向高频化、小型化发展,光电耦合器端子正朝着更高速度、更低功耗的方向演进。新型材料(如氮化镓LED)与先进封装技术的应用,将进一步提升端子的光耦合效率与响应速度。同时,集成化设计(如将光电耦合器与驱动电路集成于单一芯片)将简化系统设计,降低了制造成本。
光电耦合器端子作为电气隔离与信号传输的重要元件,其设计精度与应用广度直接决定了电子系统的可靠性与安全性。从电源管理到工业控制,从医疗设备到消费电子,这一精密桥梁正持续推动着电子技术的创新与发展。
